軸向型復式波紋補償器(FS型)

　　軸向型復式波紋補償器(FS型)用途：
　　本產品用于軸向補償、補償量大、比較經濟是其特點

　　型號：
　　本廠生產DN32-DN1000，壓力級別：0.1Mpa-2.5Mpa

　　連接方式：
　　1、法蘭連接 2、接管連接

　　產品軸向補償量：
　　30mm-450mm

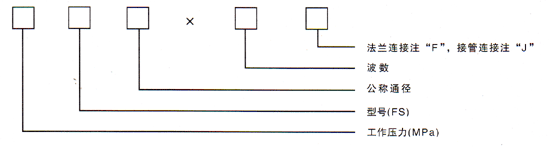

　　一、軸向型復式波紋補償器型號示例：


舉例：0.6FS100×20F 　　表示：工作壓力為0.6MPa，通徑DN=100mm，波數為20，法蘭連接的復式波紋補償器。   　　二、軸向型復式波紋補償器使用說明： 　　復式波紋補償器，可以滿足管道的軸向補償，補償量大，比較經濟是其特點。法蘭連接按機標JB81-59供貨，也可以根據用戶要求按國標、化標或其它標準供貨。   　　三、對固定支座的作用力： 壓力推力：Fp=100·P·A 　　　?。∟） 軸向彈力：Fx=Kx·X 　　　　　　(N) 式中：P：    高工作壓力或   高試驗壓力 　　MPa A：    面積（查樣本） 　　　　　　cm2 Kx： 補償器軸向剛度 　　　　　　　N/mm X： 補償器使用的軸向補償量　　　　mm   　　四、軸向型復式波紋補償器應用舉例： 　　某碳鋼管道，公稱通徑DN=500mm，工作壓力P=0.4MPa，介質   高溫度Tmax=250℃，   低溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。 　　1、選型，管段所需補償量為： X=a·L·△T =0.0133×85(250-0) =283mm    式中：a為線膨脹系數，取0.0133mm/m·℃(查樣本選0.6FS500×J)   　　2、軸向型復式波紋補償器支座壓力： 查樣本0.6FS500×12J補償器 A=2445cm2 Kx=141N/mm 壓力推力：Fp=100·P·A=100×0.6×2445=146700N 軸向彈力：Fx=Kx·X=141×283=39903N 支座受力：F=Fp+Fx=146700+39903=186603N    普惠波紋補償器,   ,   ,免費提供設計,安裝方案.期待您的來電:0317-8294124.
