      　　鉸鏈波紋補償器(JY)用途：
      　　鉸鏈波紋補償器適用于角位移的補償

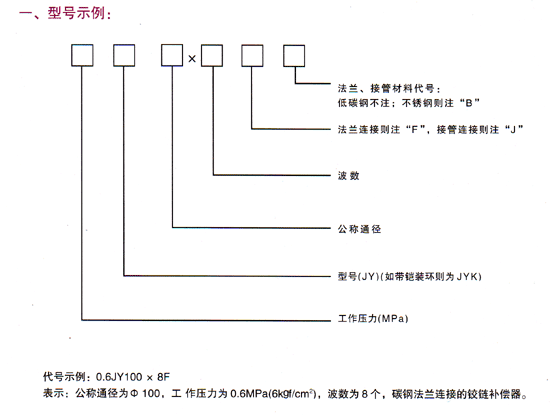

      　　型號：
      本廠生產DN65-DN5000，壓力級別0.1Mpa-2.5Mpa

      　　鉸鏈波紋補償器連接方式：
      　　1、法蘭連接 2、接管連接

      　　產品角向補償量：
      　　±4度－±9度
      　　二、鉸鏈波紋補償器應用舉例：
      　　某熱管安裝溫度：20℃，通徑500，工作壓力0.6MPa(6kgf/cm2)，   低溫度-10℃，碳鋼管線膨脹系數a=13.2×10ˉ6/℃。

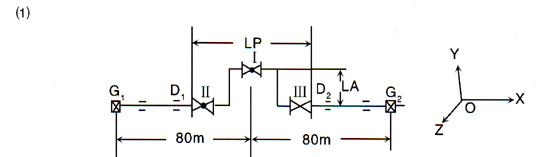

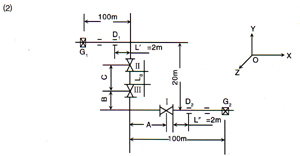

      　　就如下管路安裝形式設計計算：
      鉸鏈波紋補償器公式
      　　1、確定位移量：

      △X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm

      　　2、選用補償器：
      補償器Ⅰ選用：0.6JY500×6J，θ0=±8°(額定位移2×8°)
      LⅠ=1.1m,KθⅠ=197N·m
      補償器Ⅱ、Ⅲ選用：0.6JY500×4，θ0=±5°
      LⅡ=LⅢ=0.9m，KθⅡ=KθⅢ=295N·m/度

      即LA（   大于等于）≥997.69mm……（1）
      一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……（2）
      （Lp為補償段安裝長度）
      根據（1）式，取   余量，將LA值向上圓整：
      LA=1200
      （在安裝跨距要求允許條件下，LA適當大一點好）
      實際工作角位移
      　　3、鉸鏈波紋補償器考慮冷緊問題：

      為了   管路受力狀總況，設計安裝時通常對補償器進行冷緊。冷緊量按以下公式計算：
      鉸鏈波紋補償器公式
      所以沿工作位移相反方向進行冷緊安裝（冷緊量δ=74.04mm）

      　　4、計算支座承受載荷：

      下面分析固定支座G1、G2和導向支架D1、D2的受力情況。
      a、膨脹節變形力矩。
      鉸鏈波紋補償器公式
      b、 G1點：　　　　　　　　　　　　　　　　　　　　　　 D1點：
      Fy=Fz=0 　　　　　　　　　　　　　　　　　　　　　Fx=Fy=Fz=0，Mx=My=0
      Fx=-V=-1899N 　　　　　　　　　　　　　　　　　　　Mz=MⅡ=973.5N·m
      Mx=My=Mz=0
      G2：
      Fx=V=1899N 　　　　　　　　　　　　　　　　　D2：Fx=Fy=Fz=0，Mx=My=0
      Fy=Fz=0，Mx=My=Mz=0 　　　　　　　　　　　　　　Mz=-MⅡ=-973.5N·m
      受力圖：
      　　
      　　
