直管壓力平衡波紋補償器(ZYP型)

　　直管壓力平衡波紋補償器(ZYP型)用途：
　　補償系統中的軸向位移，內壓推力自身平衡，本品可用于不宜設置固定支架的高物位直管線或大直徑管線中。

　　型號：
　　本廠生產DN600-DN4000，壓力級別0.25MPa-0.6MPa。

　　直管壓力平衡波紋補償器連接方式：
　　1) 法蘭連接式　2) 接管連接式

　　產品軸向補償量： 60mm-300mm。

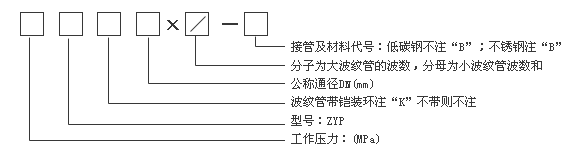

號示例：

　　舉例：0.6ZYP500×8/6－JB
　　表示公稱通徑為500，工作壓力為0.6MPa，大波紋管為8個波，小波紋管為16個波，連接形式為不銹鋼接管連接的直管壓力平衡式波紋補償器。

　　直管壓力平衡式波紋補償器對支座作用力的計算：

軸向彈性力：Fx=Kx(f*X)
式中：Kx——軸向剛度，N/mm
X ——軸向?qū)嶋H變形量mm
f——計算系數，當預變形（包括△X=0時）f=1/2。當不進行預變形時，f=1。
