矩形波紋補償器【矩形波紋補償器廠家】河北普惠咨詢電話03178294124，提供各矩形波紋補償器型號產品，矩形波紋補償器(JX型)價格， 矩形波紋補償器廠家。

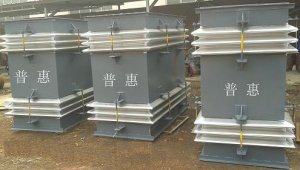

矩形波紋補償器概況
矩形波紋補償器(JX型)用途，具有軸向、橫向、角向補償功能。矩形波紋補償器是煙、風、煤、粉管道管道上常用的補償器元件。
什么是矩形波紋補償器？矩形波紋補償器是指外型是矩形的波紋補償器，矩形的兩組對邊分別相等四邊形稱為矩形。矩形波紋補償器利用其工作主體波紋管的 伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。
矩形波紋補償器有哪些式樣類別？從外形分為：單波矩形波紋補償器有、雙波矩形波紋補償器、三波矩形波紋補償器有、多波矩形波紋補償器。矩形波紋補償器連接方式：1、法蘭連接 2、接管連接 。
矩形波紋補償器廠家
矩形波紋補償器廠家河北普惠，為您提供合理的矩形波紋補償器。
矩形波紋補償器廠家制造工藝
矩形波紋補償器廠家：矩形波紋補償器有采用導流板和內設隔熱層技術，防止沖刷介質進入波紋管，有著 的波紋管隔溫和補償器和效果，使矩形波紋補償器能夠使用。制造用料，通常是波紋采用不銹鋼波紋或纖維織物、橡膠布等，中間可以填充耐溫材料。兩接接管通常是碳鋼材質，法蘭碳鋼材質，也有按照客戶要求制造不銹鋼或其它材質的。
矩形波紋補償器廠家訂貨時需要提供產品尺寸、介質溫度、補償量要求。矩形波紋補償器廠家可以上門指導安裝，免費設計，并提供詳細圖紙。
矩形波紋補償器型號

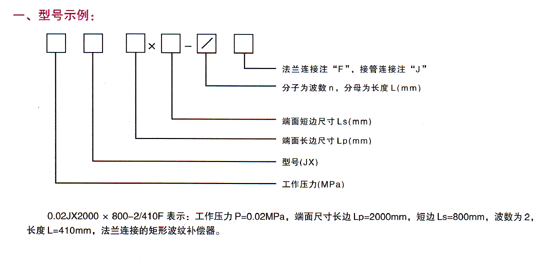

矩形波紋補償器型號寫法，舉例：0.02PJX2000*800-2/410F，表示：工作壓力P=0.02MPa，端面尺寸長邊Lp=2000，短邊Ls=800mm，波數為2，長度=410mm，法蘭連接的矩形波紋補償器。如果是接管連接的 后一個字母用J來表示。其中“PJX”為矩形波紋補償器產品字母型號代表，是通用符號，也有廠家不用這個符號。
矩形波紋補償器型號有哪些？口徑型號有1000mm到5000mm，壓力級別0.01到0.25Mpa。矩形波紋補償器補償量,根據用戶要求制造。本表格中所列規格矩形波紋補償器型號屬于典型型號，如需要非典型型號，我們將為您設計和制造。具體i常見矩形波紋補償器型號參數見下表格：
| 端面尺寸Lp*Ls | 1000*800 | 1500*800 | 2000*800 | ||||
| 波數n | 2 | 4 | 2 | 4 | 2 | 4 | |
| 補償量X0（mm） | 21 | 42 | 21 | 42 | 21 | 42 | |
| L1 | 310 | 470 | 310 | 470 | 310 | 470 | |
| L2 | 360 | 520 | 360 | 520 | 360 | 520 | |
| L3 | 410 | 570 | 410 | 570 | 410 | 570 | |
| L4 | 460 | 620 | 460 | 620 | 460 | 620 | |
| 軸向剛度Kx(Kqf/mm) | 0.0211*L' | 0.0106*L' | 0.0211*L' | 0.0106*L' | 0.0211*L' | 0.0106*L' | |
| 端面尺寸Lp*Ls | 3500*800 | 4000*800 | 5000*800 | ||||
| 波數n | 2 | 4 | 2 | 4 | 2 | 4 | |
| 補償量X0（mm） | 21 | 38 | 21 | 38 | 21 | 34 | |
| L1 | 310 | 470 | 310 | 470 | 310 | 470 | |
| L2 | 360 | 520 | 360 | 520 | 360 | 520 | |
| L3 | 410 | 570 | 410 | 570 | 410 | 570 | |
| L4 | 460 | 620 | 460 | 620 | 460 | 620 | |
| 軸向剛度Kx(Kqf/mm) | 0.0211*L' | 0.0357*L' | 0.0211*L' | 0.0357*L' | 0.0211*L' | 0.0566*L' | |
| 端面尺寸Lp*Ls | 2500*800 | 3000*800 | 4500*1120 | ||||
| 波數n | 2 | 4 | 2 | 4 | 2 | 4 | |
| 補償量X0（mm） | 21 | 42 | 21 | 41 | 21 | 38 | |
| L1 | 310 | 470 | 310 | 470 | 310 | 470 | |
| L2 | 360 | 520 | 360 | 520 | 360 | 520 | |
| L3 | 410 | 570 | 410 | 570 | 410 | 570 | |
| L4 | 460 | 620 | 460 | 620 | 460 | 620 | |
| 軸向剛度Kx(Kqf/mm) | 0.0211*L' | 0.0106*L' | 0.0211*L' | 0.0206*L' | 0.0413*L' | 0.0357*L' | |
| 端面尺寸Lp*Ls | 3171*2716 | ||
| 波數n | 2 | 4 | |
| 補償量X0（mm） | 21 | 41 | |
| L1 | 310 | 470 | |
| L2 | 360 | 520 | |
| L3 | 410 | 570 | |
| L4 | 460 | 620 | |
| 軸向剛度Kx(Kqf/mm) | 0.0211*L' | 0.0206*L' | |
