角通式過濾器

角通式過濾器圖片

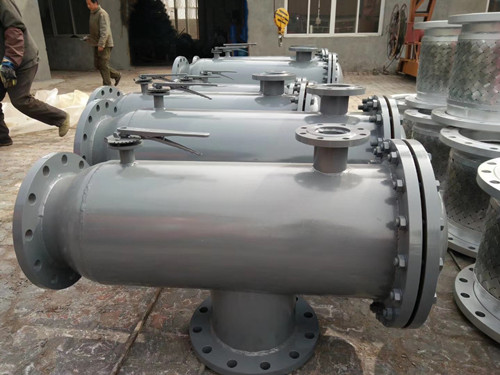

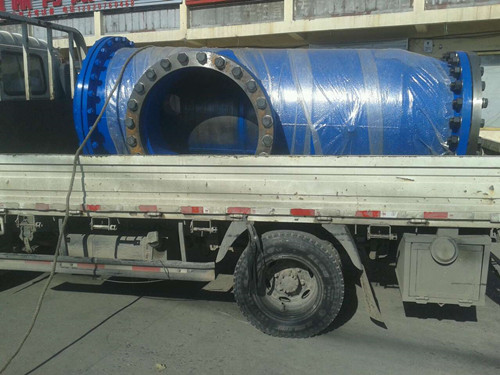

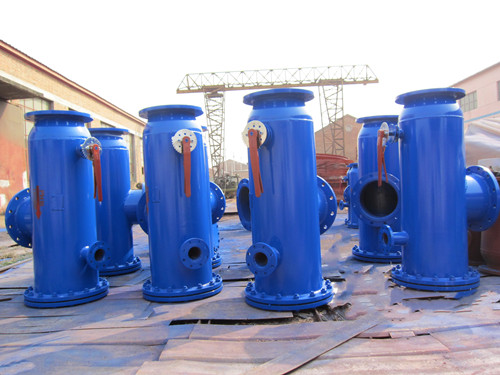

   角通式過濾器圖片說明：上面圖片都是實物圖片。左側為老型角通式過濾器圖片，右側為新型、型角通式過濾器圖片。這款老型的過濾器帶有支腿子，與新型的主要區別是排污時的區別。老型排污靠的是回流排污或利用水流自身的壓力水流排污，這樣排污不，因?yàn)闆_洗力量小。新型的排污 ，加設置了轉向閥，促使排污時過濾器內腔內壓力加大，排污力量加大，排污，并實現了，反沖洗濾網，排污的同時，濾網也   了   沖洗。同時整個排污過程，不用停機，都是在管路正常運行的情況上進行的；新型的結構相對  合理，新型沒有設置支腿子，是因?yàn)榻峭ㄊ竭^(guò)濾器采用法蘭連接，自身自重輕，沒有   設置腿子，就可以自支撐。

普惠牌角通自動排過濾器

    角通過濾器，角通式過濾器也可稱為角通自動排過濾器口徑從DN40-DN1200，外殼碳鋼，濾網304材質，網孔通常40-90目(也可根據用戶需要指定網孔大小)。

角通式過濾器主要參數

公稱壓力：1.0MPa-1.6MPa-2.5MPa；

介質溫度：0-150度；

適用介質：水、油品、蒸汽、海水、污水。

規格口徑：50到1200mm。

法蘭標準：GB9112-9131

試驗標準：GB/T13927 AP1598。

角通過濾器產品特點：

   1.角通過濾器結構簡單合理，性能穩定。
   2.直接安裝在管道系統中，過濾清潔水質不需用任何支撐結構，施工簡便。
   3.雜質和污垢可定期自動沖洗排放。
   4.角通過濾器工作壓力1.6MPa，工作溫度0度---60度(尼綸濾網)0度---150度(不銹鋼濾網)。

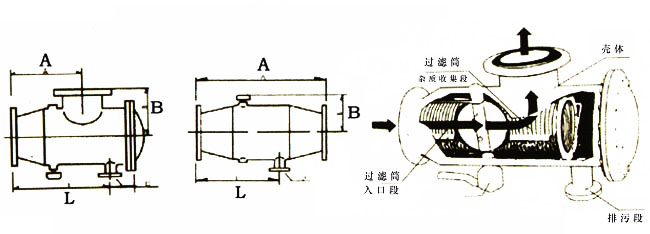

角通式過濾器工作原理

   角通式過濾器主要由   的碳鋼主體、結構的不銹鋼楔形濾網、水流轉向閥及排污裝置組成，當過濾機工作時，排污閥關閉，水流轉向閥處于開啟狀態,水流由入口進入過濾機，經過濾網過濾到出口。當過濾機需要排污時，關閉水流轉向閥，打開排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩余水流由濾網后半段外側流入內側，經排污口排出，起到反向沖洗過濾網的作用。反沖過程系統可正常運行，無需停機。
