水力控制閥產品型號字母代號解釋

水力控制閥產品型號字母代號解釋

水力控制閥一般是法蘭連接，水力控制閥產品型號字母代號解釋。讀完這個產品型號字母介紹，感覺自己一下對產品字母代號通了，原來一直是對這個字母代號代表什么意思模模糊糊的。

SK：水力控制閥系列產品代號

閥門類型：1遙控浮球閥，2減壓閥，4流量控制閥，5泄壓/持壓閥，6電磁先導水力控制閥，7多功能水泵控制閥；8壓差控制閥

驅動結構型式代號：0隔膜式，1活塞式

閥體結構型式代號：0-T型，1-Y型，3-角型，5-雙腔

主閥密封面材料代號：X橡。

公稱壓力：以兆帕（MPa）為單位數值的10倍標識

閥體材質代號：Q球墨鑄鐵，C碳鋼，P不銹鋼

公稱尺寸：以DN表示

水力控制閥產品型號舉例說明

舉例：水力控制閥型號SK100X-16Q DN250

公稱尺寸為DN250，公稱壓力為PN16，Q閥體材質為球墨鑄鐵，X主閥密封面材料為橡膠，1遙控浮球閥，結構型式為0隔膜，0-T型的遙控浮球閥類水力控制閥。

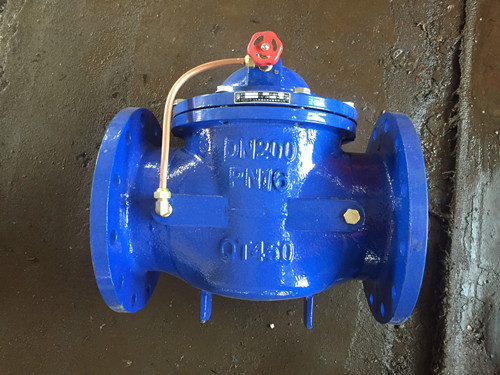

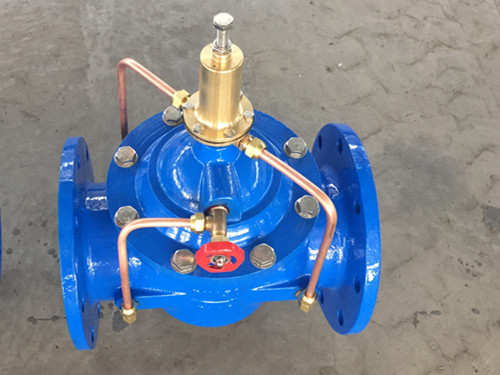

水力控制閥型號SK200X-16Q DN200：公稱尺寸為DN200，公稱壓力為PN16，Q閥體材質為球墨鑄鐵，X主閥密封面材料為橡膠，2減壓閥，結構型式為0隔膜，0-T型的遙控浮球閥類水力控制閥。

水力控制閥型號400X，4流量控制閥，500X-5泄壓/持壓閥，600X-6電磁先導水力控制閥，7多功能水泵控制閥；800X-8壓差控制閥
