HH48/49X微阻緩閉蝶式止回閥
HH48/49X微阻緩閉蝶式止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截?cái)嘟橘|(zhì)的回流破壞性的水錘，保護管道、使水泵 運行。
◇工作原理
HH48/49X微阻緩閉蝶式止回閥主要是由閥體、兩塊半圓閥瓣、回位彈簧、緩閉小活塞組、針型閥（微量調節閥）組成?？?nbsp; 介質的推力作用，將兩塊閥瓣平穩推開。在此同時， 的壓力介質進入活塞的下部，推動活塞，將活塞上部的水通過針型閥分別壓入閥體兩側的小火塞，使小活塞內的活塞桿伸出。當 介質壓力下降低于出口的壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消錘的作用。閥瓣被活塞桿頂住，活塞后腔的壓力水通過針型閥緩慢進入活塞，閥瓣逐漸關閉。閥瓣分成先快后緩慢兩步關閉，達到了既防電機逆轉又起了消錘靜音的作用。

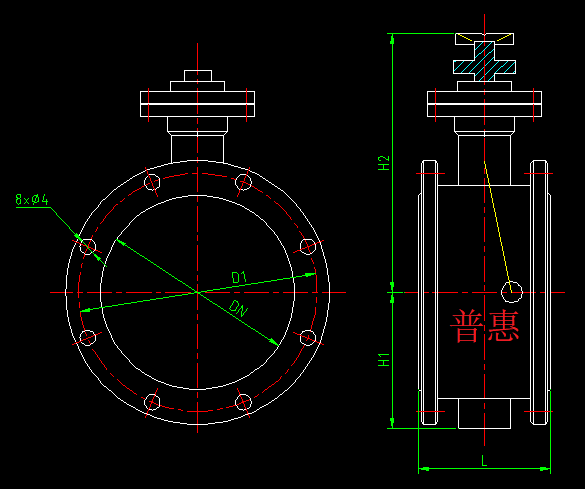

◇HH48/49X微阻緩閉蝶式止回閥結構尺寸
| DN | D1 | L | H1 | H2 | n-d | 壓力等級 |
| 100 | 180 | 190 | 107 | 172.5 | 18 | 1.6MPa |
| 250 | 355 | 250 | 202 | 322.5 | 25 | 1.6MPa |
| 300 | 410 | 270 | 230 | 348 | 25 | 1.6MPa |
| 350 | 470 | 290 | 260 | 380 | 25 | 1.6MPa |
| 400 | 515 | 310 | 290 | 385 | 25 | 1.0MPa |
| 400 | 525 | 310 | 290 | 385 | 30 | 1.6MPa |
| 600 | 725 | 390 | 390 | 510 | 30 | 1.0MPa |
| 700 | 840 | 420 | 447 | 572 | 30 | 1.0MPa |
| 600 | 770 | 390 | 420 | 540 | 37 | 1.6MPa |
| 900 | 1050 | 505 | 555 | 685 | 34 | 1.0MPa |
| 1000 | 1160 | 550 | 655 | 785 | 34 | 1.0MPa |
◇可能發生的故障及方法
|
故障現象
|
原因
|
排除
|
|
填料滲漏 |
1、填料壓蓋未壓緊 2、填料圈數不足 3、填料損傷失效
|
1、均勻擰緊螺母 2、 換填料
|
|
密封面滲漏 |
1、密封面有污染物附著 2、密封面被損壞 3、密封面長期使用被磨損
|
1、去除污物 2、 密封圈 3、 密封圈
|
◇注意事項
1.閥門材料的選擇及其在使用中變質的可能性和 的定期檢查由用戶負責考慮。
2.本閥門設計只考慮一般工況，如有要求須在合同中注明。
3.本閥門設計只考慮輕微腐蝕，對于有嚴重或腐蝕的場合，本閥門不適用。
4.閥門運行過程中不得焊接修理和外表涂漆。
5.閥門在受壓狀態下不得拆卸。
